霏莱不可教育第7期：互锁电路｜电机正反转、双向气缸防短路（安全逻辑）

在自动化设备调试现场，安全永远是第一位。互锁电路属于工业控制里的安全核心逻辑，如果缺少互锁保护，很容易出现硬件短路、设备烧毁的情况。电机正反转、双向气缸、两组相向运动机构，全部离不开互锁设计。

知识点1：互锁电路的作用

互锁，简单来说就是限制两组执行机构不能同时动作。

典型场景：电机正转接触器和反转接触器一旦同时吸合，会直接造成电源短路，严重会烧毁接触器、空气开关；双向气缸双向电磁阀同时供气，气缸机构卡死损坏。

依靠互锁逻辑，从程序、接线层面杜绝两类冲突动作同步执行。

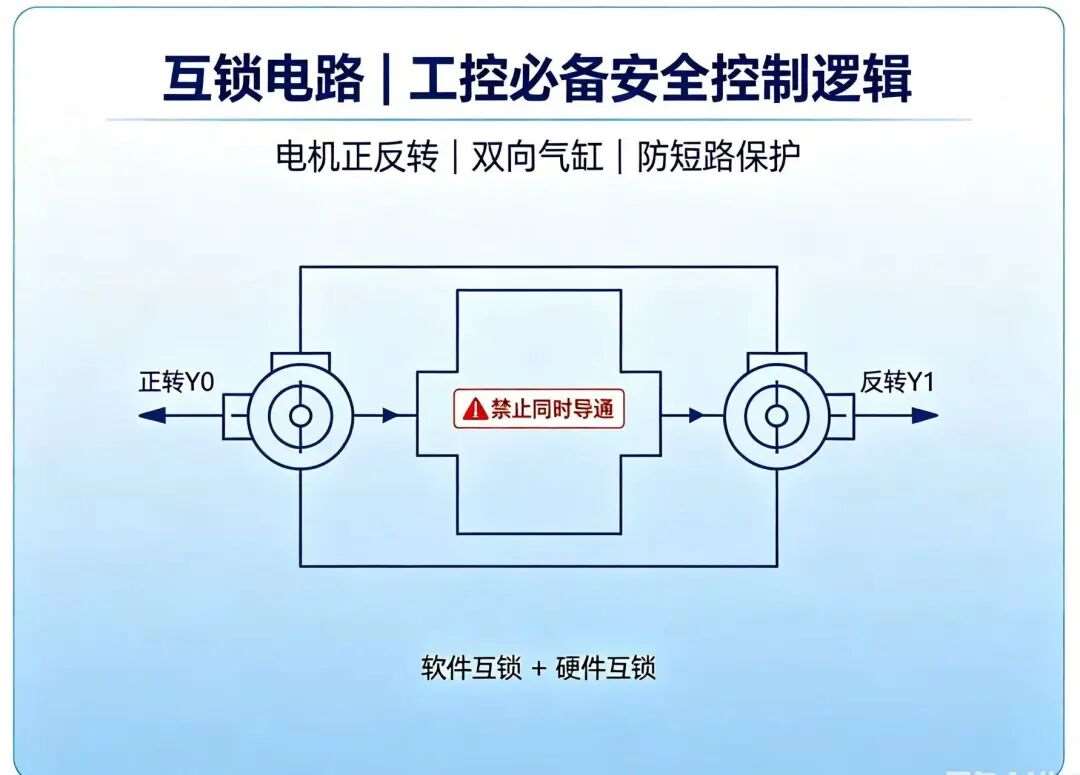

知识点2：工控标准方案——双重互锁

自动化设备规范设计要求采用软件互锁 + 硬件互锁双重防护，双重保障，降低故障风险。

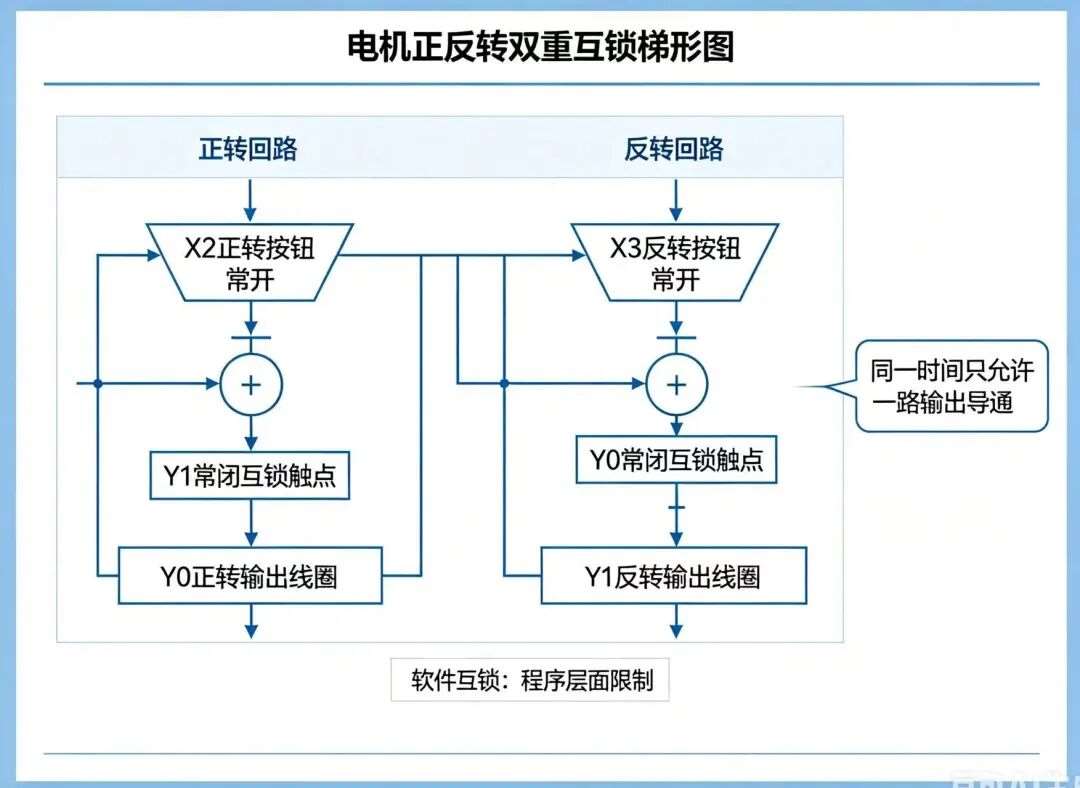

1. 软件互锁（程序互锁）

在梯形图程序内，将对方输出线圈的常闭触点串联进控制回路。

正转回路串入反转Y1常闭触点；反转回路串入正转Y0常闭触点。依靠程序限制，同一时间只允许一路输出导通。

2. 硬件互锁（控制柜接线互锁）

利用接触器自带的辅助常闭触点进行外部接线互锁。

就算程序出现异常，硬件接线层面依旧可以阻断两路同时导通，属于最后一道安全防线。

行业小常识：大功率电机正反转控制，只做软件互锁是不规范的，必须搭配硬件互锁。

实操控制案例：传送带正反转控制

控制需求：

X2：正转按钮；X3：反转按钮；X0：停止按钮

Y0：传送带正转输出；Y1：传送带反转输出

逻辑要求：设备运行时，不能正转、反转同时启动；切换转向前建议先按下停止按钮。

新手常见误区

1. 只做软件互锁，省略硬件互锁，存在短路安全隐患；

2. 互锁触点误用常开触点，无法起到隔离保护效果；

3. 调试时直接短接互锁触点测试，现场严禁长期短接安全逻辑。

本期课后小练习

1. 绘制电机正反转软件互锁梯形图，标注全部互锁触点；

2. 思考：双重互锁中，如果硬件互锁损坏，单独依靠软件互锁足够保障设备安全吗？
