常用工控元器件精讲：认识它们，才能看懂控制柜

很多人刚接触电气自动化时，一看到控制柜里密密麻麻的元件就发懵。

其实，控制柜不是“一堆零件的堆砌”，而是由不同功能的元器件组合成一套完整控制逻辑。

看懂元器件，是看懂电气原理图、接柜、调试和排故的第一步。

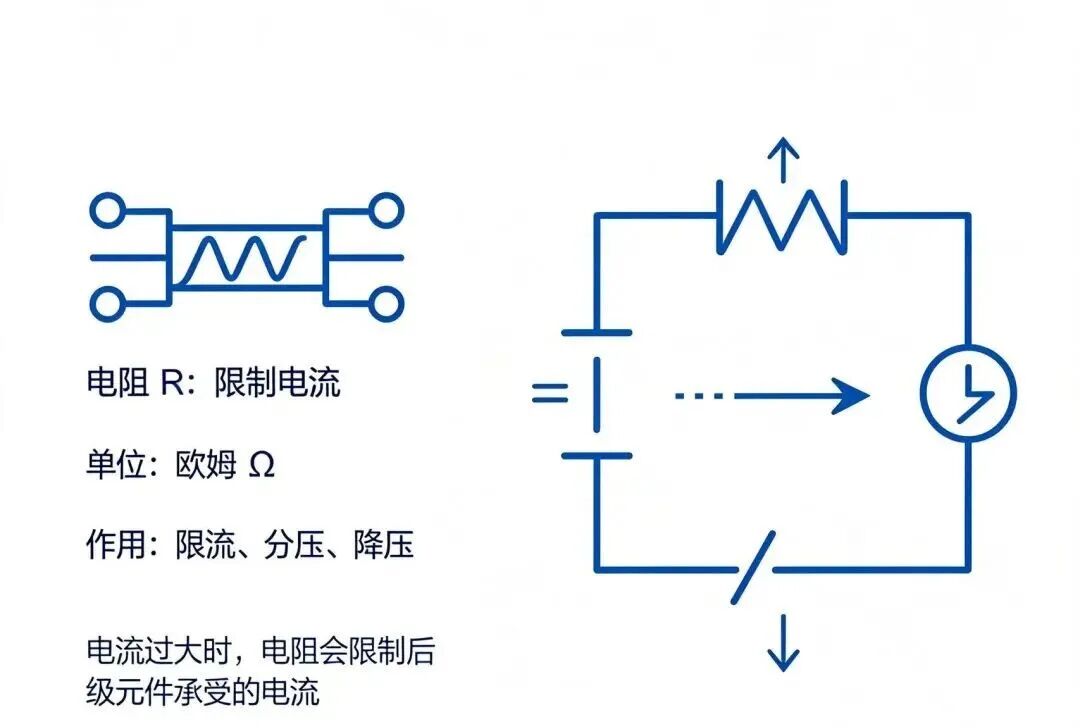

一、电阻：限流、分压、降压

电阻是电路里最基础的无源元件，核心作用是“阻碍电流通过”。

它不是简单地“挡住电”，而是通过限制电流大小，保护后级元件正常工作。

常见应用包括：

• 限流：保护指示灯、继电器线圈、传感器回路；

• 分压：把较高电压降到后级电路能接受的范围；

• 降压：配合负载形成电压分配。

在自动化设备里，电阻常见于传感器信号回路、指示灯回路、继电器控制回路。

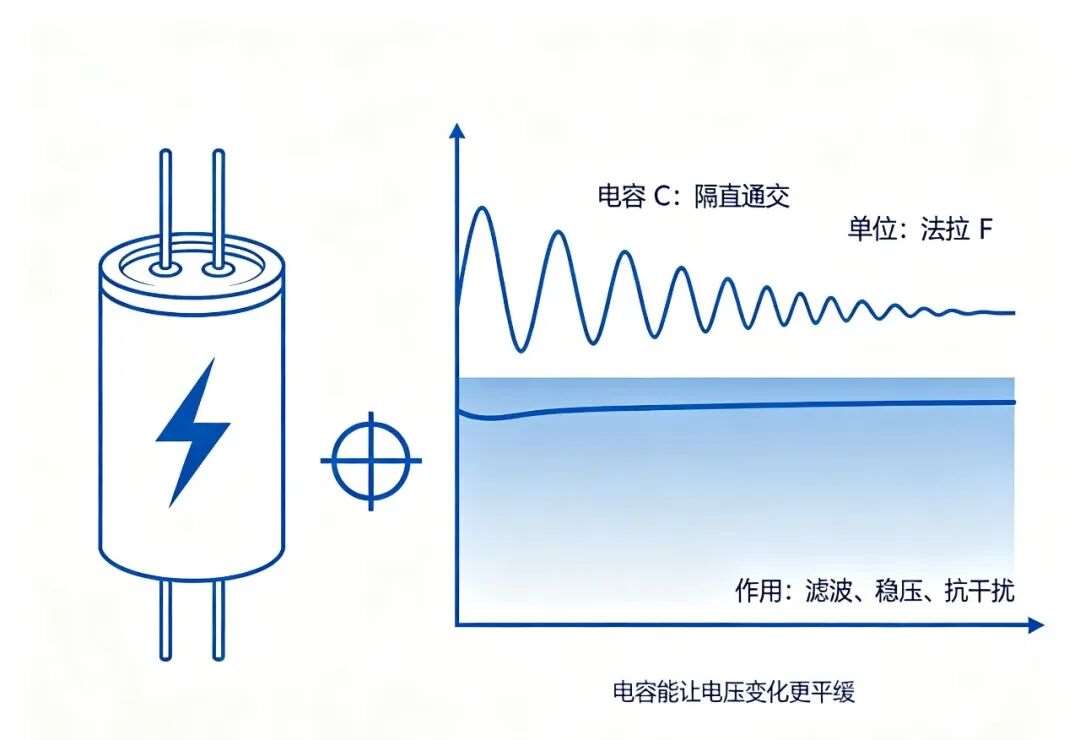

二、电容：隔直通交，滤波稳压

电容的核心特性是“隔直通交”。

简单理解：它可以阻挡直流电压中的直通电流，同时对交流信号或纹波电压起到通过、吸收或平滑作用。

常见作用包括：

• 滤波：降低电源电压波动；

• 稳压：让电压更平稳；

• 抗干扰：吸收尖峰信号；

• 延时：在部分简单电路中起到时间常数作用。

在 PLC、开关电源、伺服驱动器、变频器电路板上，电容非常常见。

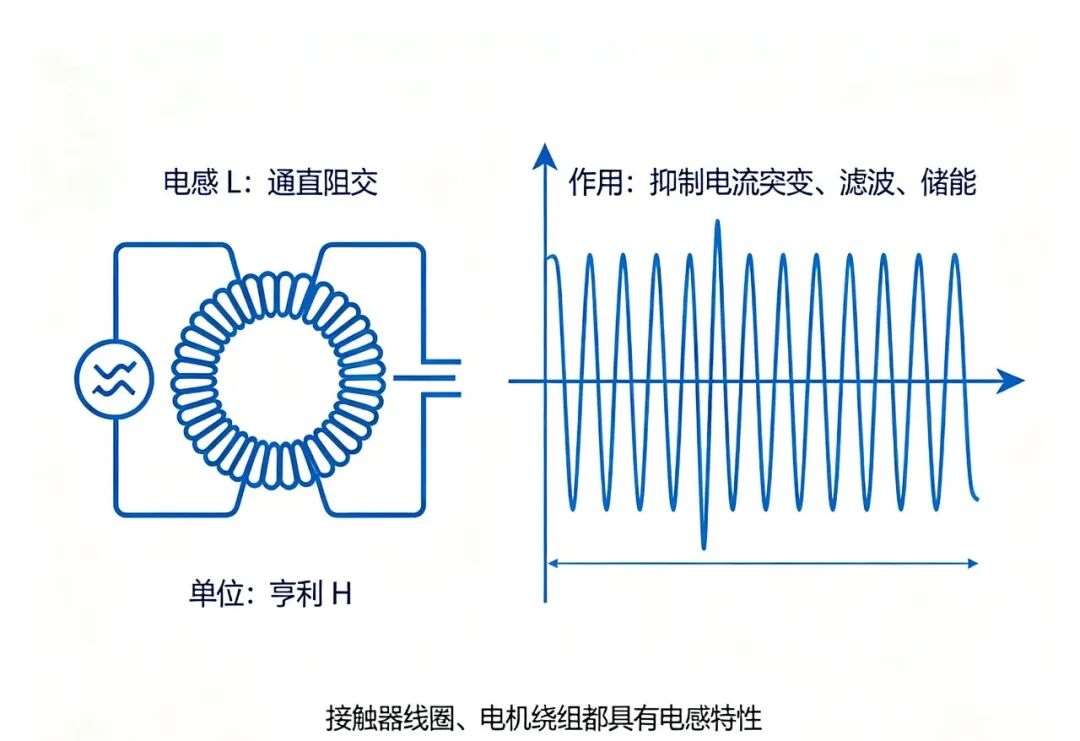

三、电感：通直阻交，抑制电流突变

电感的核心特性是“通直阻交”。

它对直流电流的阻碍较小，但对交流电流、变化电流会产生较强的阻碍作用。

常见作用包括：

• 抑制电流突变；

• 滤波；

• 储能；

• 作为变压器、接触器、电机绕组的基础结构。

接触器线圈、继电器线圈、电机绕组，本质上都属于电感类元件。正因如此，它们在通断瞬间容易产生感应电动势，需要注意保护控制回路。

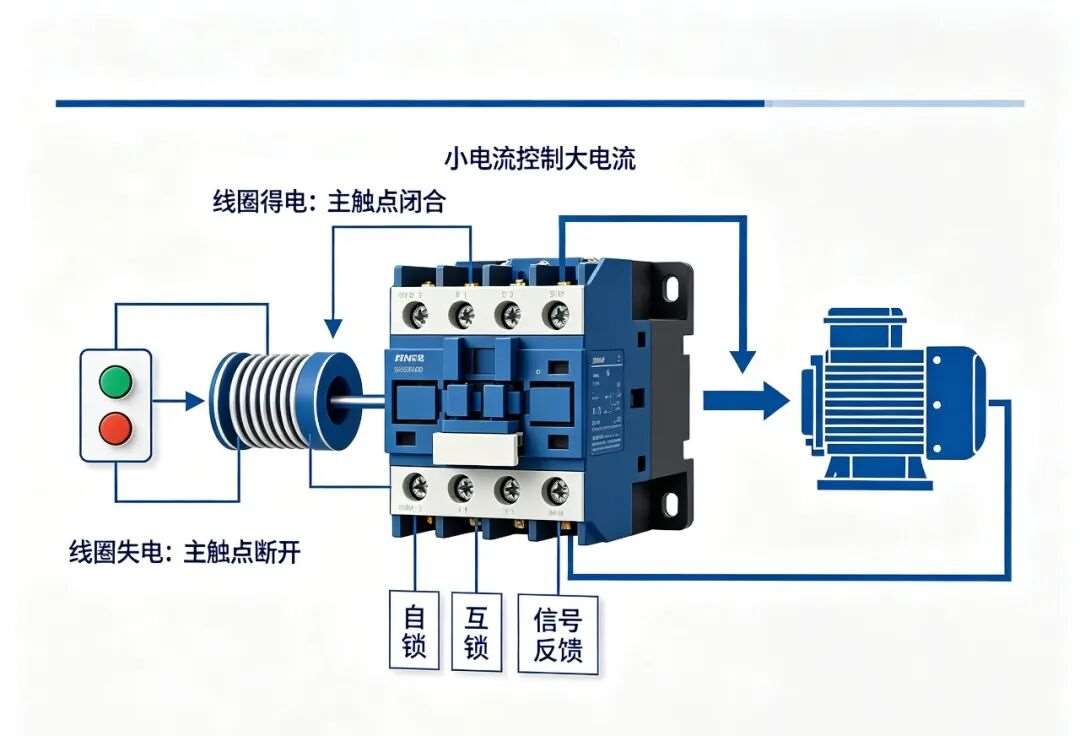

四、交流接触器：用小电流控制大电流

交流接触器是低压控制柜里最常见的控制元件之一。

它的本质是用较小的线圈电流控制较大的主回路电流，从而实现远程启停电机、加热器、电磁阀等负载。

工作逻辑很关键：

• 线圈得电：铁芯吸合，主触点闭合；

• 线圈失电：铁芯释放，主触点断开；

• 辅助触点：用于自锁、互锁、信号反馈。

接触器之所以重要，是因为它直接体现了电气自动化中“弱电控制强电”的思想。

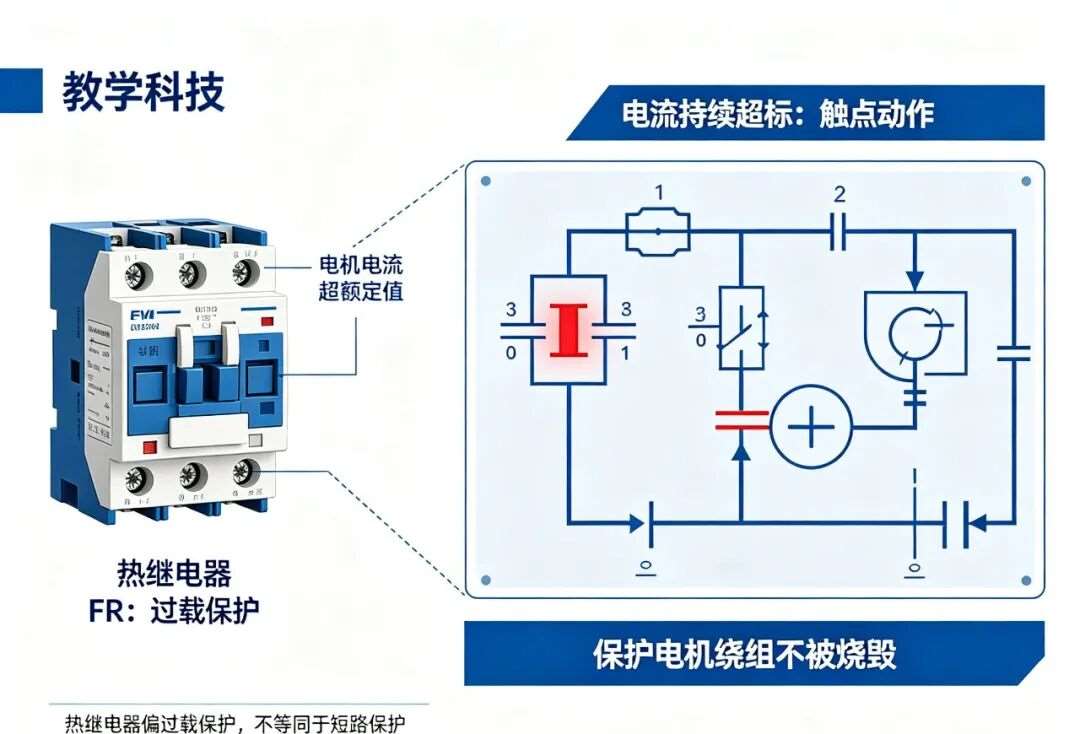

五、热继电器：保护电机不过载

热继电器主要用于电机过载保护。

当电机长时间超过额定电流运行时，热继电器内部的热元件会受热变形，最终推动触点动作，切断控制回路。

它不是短路保护，而是更偏过载保护。

常见使用方式是把热继电器串接在电机回路中，并把常闭触点接入接触器控制回路。

电机烧毁的原因很多，但过载、缺相、散热不良是非常常见的诱因。热继电器的作用，就是在异常电流持续出现时及时保护电机。

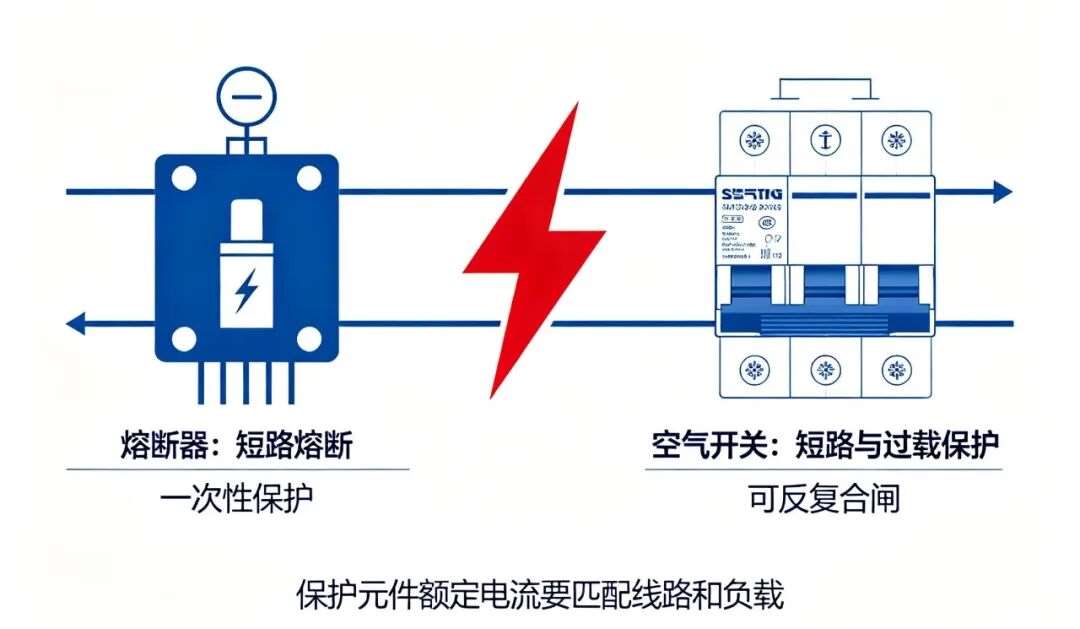

六、熔断器与空开：短路保护的第*道防线

熔断器和空气开关，核心作用都是在异常大电流出现时快速切断电路。

它们是保护线路、设备和人身安全的重要屏障。

熔断器的特点是结构简单、动作快，通常用于局部保护。

空气开关除了短路保护，很多还具备过载保护功能，可反复合闸，维护更方便。

但要注意：保护元件不是越大越安全。

额定电流选得过大，会导致线路已经过载，保护却不动作，反而留下隐患。

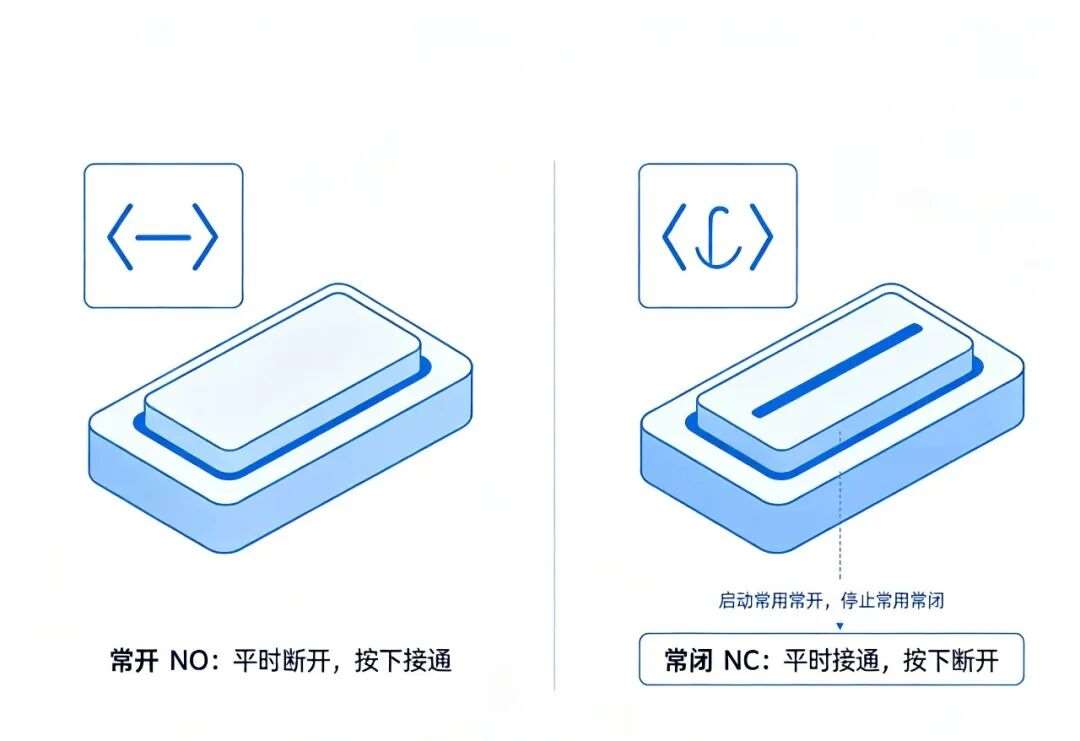

七、按钮：最基础的人机接口

按钮是电气控制回路中最基础的输入元件。

它看似简单，但很多重要控制逻辑都从按钮开始，比如启动、停止、点动、复位、切换模式。

按钮通常分为两类：

• 常开按钮：平时断开，按下后接通；

• 常闭按钮：平时接通，按下后断开。

在实际电路中，启动按钮常用常开，停止按钮常用常闭。

这是因为停止回路更强调可靠性，常闭接法在断线时也能表现为停止状态，安全性更高。

结语

电工基础不是靠背单个名词就能完成的，而是要逐步建立“元件—回路—控制逻辑”的认知链。

从电阻、电容、电感，到接触器、热继电器、空开、按钮，每个元件都有它在控制柜里的位置和作用。

看懂这些元件，再接线、查线、排故，就会有明显的方向感。

下一期，我们继续讲工业自动化中*常见的单相电和三相电。理解了这部分，才能真正看懂电机、变频器、控制柜和生产线供电方
