上海霏莱不可教育带你了解PLC核心逻辑——循环扫描工作原理（原理基石篇）

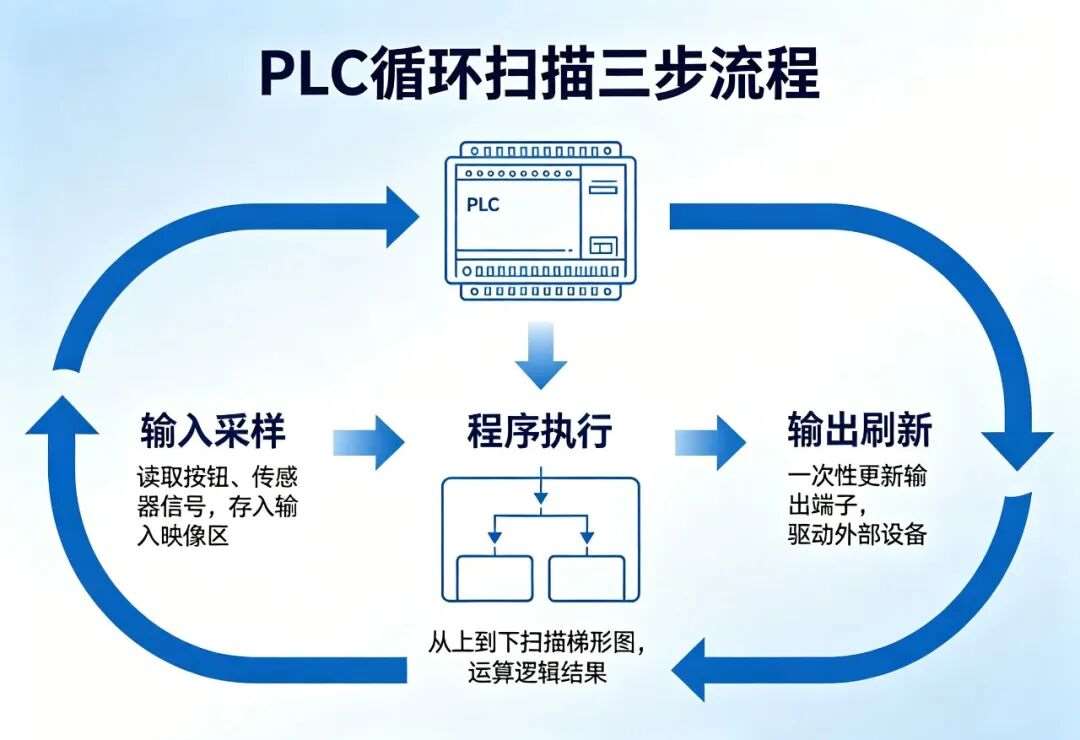

知识点1：PLC循环扫描3步流程（所有编程逻辑根源）

所有PLC程序运行的底层逻辑，都来自循环扫描机制，弄懂这一节，后面梯形图、脉冲控制、传感器信号所有问题都能一通百通。

PLC不会实时检测外部信号，而是固定重复一套三步循环，周而复始运行：

1. 输入采样阶段

一次性读取现场所有按钮、光电、接近开关信号，统一存入内部「输入映像区」。

在当前这一轮扫描没结束前，外部按钮反复按动、传感器信号变化，PLC都不会接收，要等到下一轮采样才更新。

通俗类比：就像考试统一收答题卡，中途修改答案不算，必须等下一次收卷才生效。

2. 程序执行阶段

CPU严格按照从上到下、从左到右的顺序逐行读取梯形图，根据刚才采样到的输入信号运算逻辑，同步更新内部输出寄存器状态。

3. 输出刷新阶段

整段梯形图全部运算完毕后，一次性把所有输出状态下发到外部Y端子，驱动电磁阀、指示灯、接触器等负载动作。

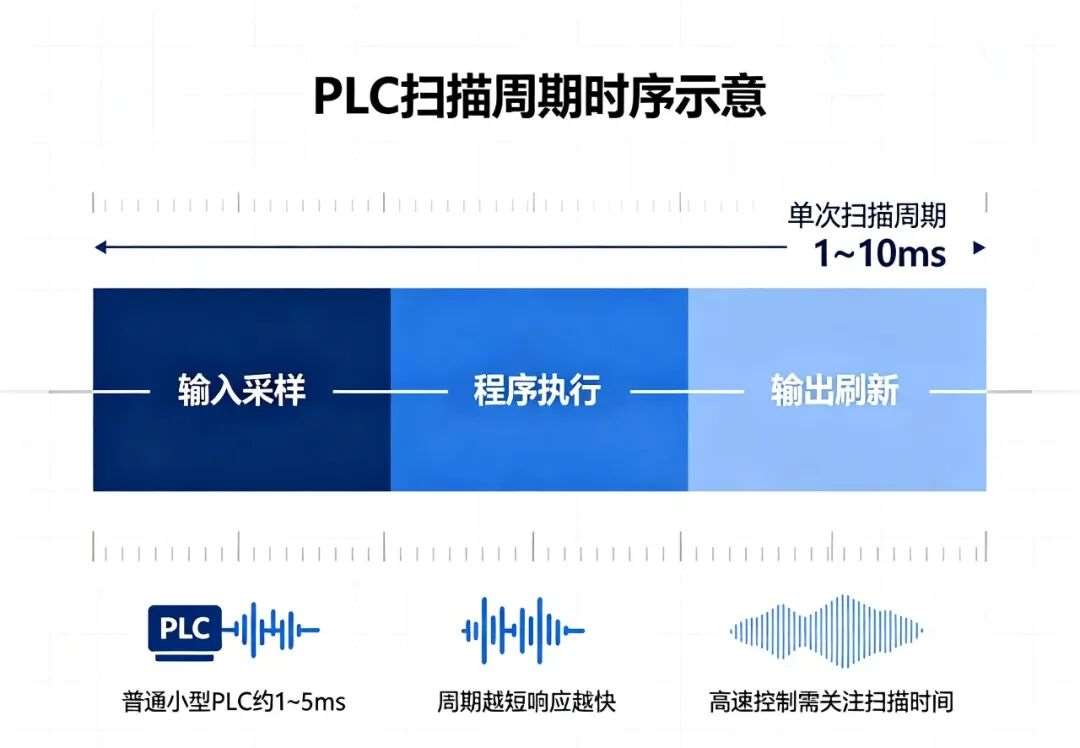

知识点2：扫描周期是什么？有什么影响？

单次走完「采样-执行-刷新」完整流程的总耗时，就是扫描周期，普通小型PLC扫描周期大多在1~5毫秒。

• 扫描周期越短：设备信号响应速度越快，适合伺服、步进等高速控制场景；

• 扫描周期过长：高速脉冲、高频传感器信号容易丢失，出现设备动作滞后、控制失控故障。

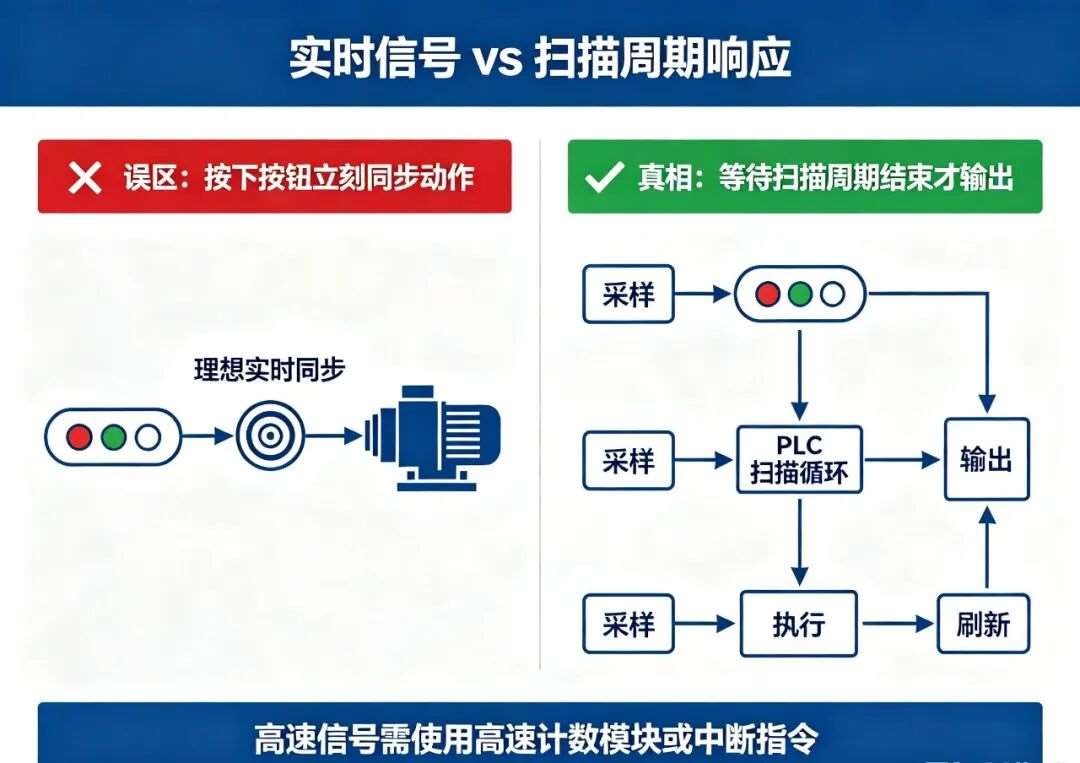

知识点3：新手高频误区纠正

误区：手按下按钮，设备立刻同步动作

真相：按钮信号*快也要等待当前整轮扫描周期结束，刷新阶段才会输出动作，不存在实时同步。

如果需要极速信号捕捉，高速计数模块、中断指令才是解决方案。

本期课后小思考：

1. 一台PLC扫描周期8ms，一秒钟会完成多少次完整循环？

2. 高速伺服控制为什么必须选用晶体管输出PLC？

想从零入门工控自动化，吃透PLC、工业机器人、机器视觉核心实操技能？不妨了解上海霏莱不可教育。

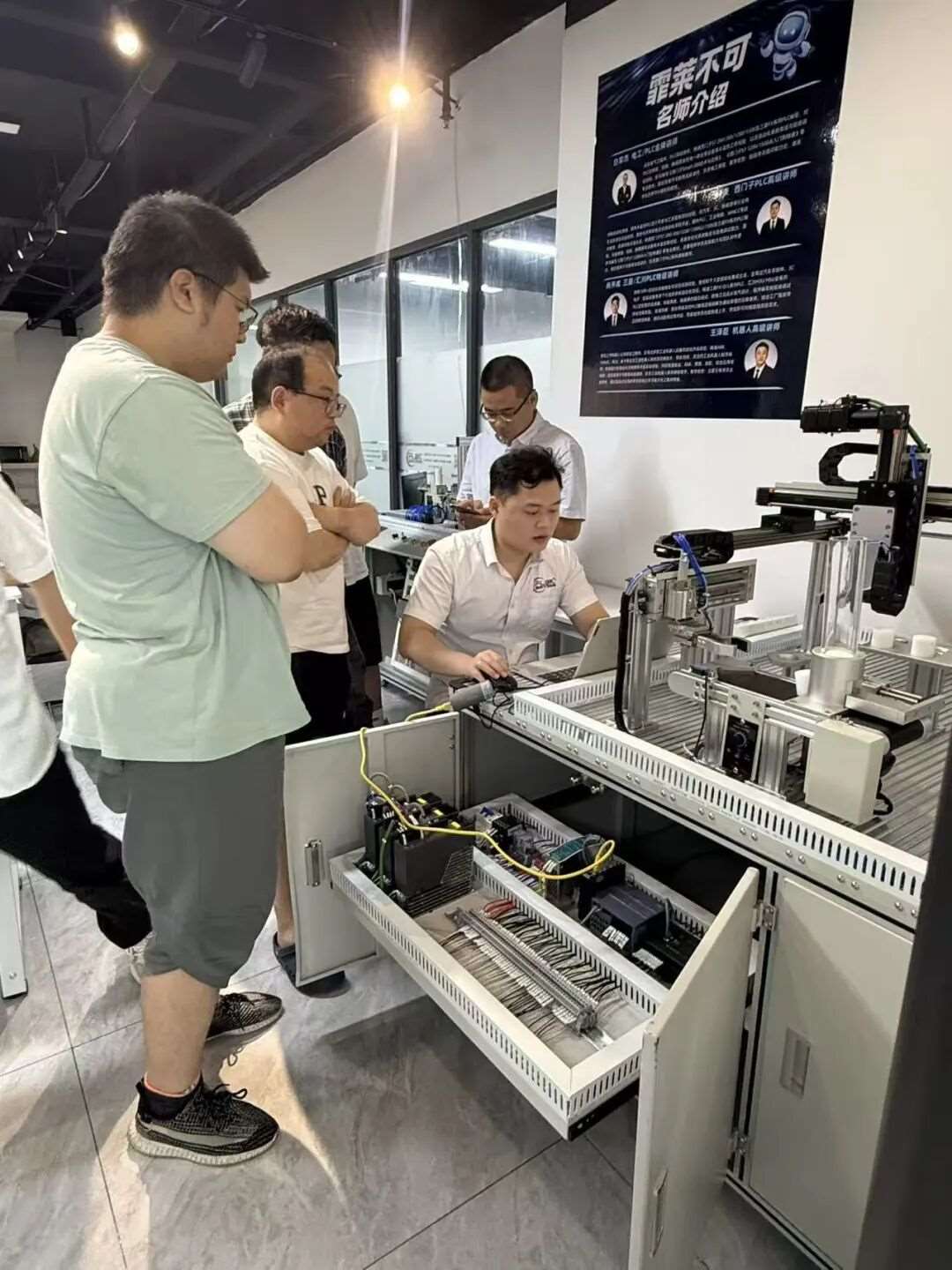

课堂配备仿真软件与真机设备全程实操练习，我们和博众精工、立讯精密、艾默生等多家自动化知名企业建立长期合作，课程结束后可为学员推送合作企业相关岗位资源，给入行自动化的你多一份职业选择参考。
