霏莱不可教育第3期：PLC输入端子X，接线全解（硬件实操1）

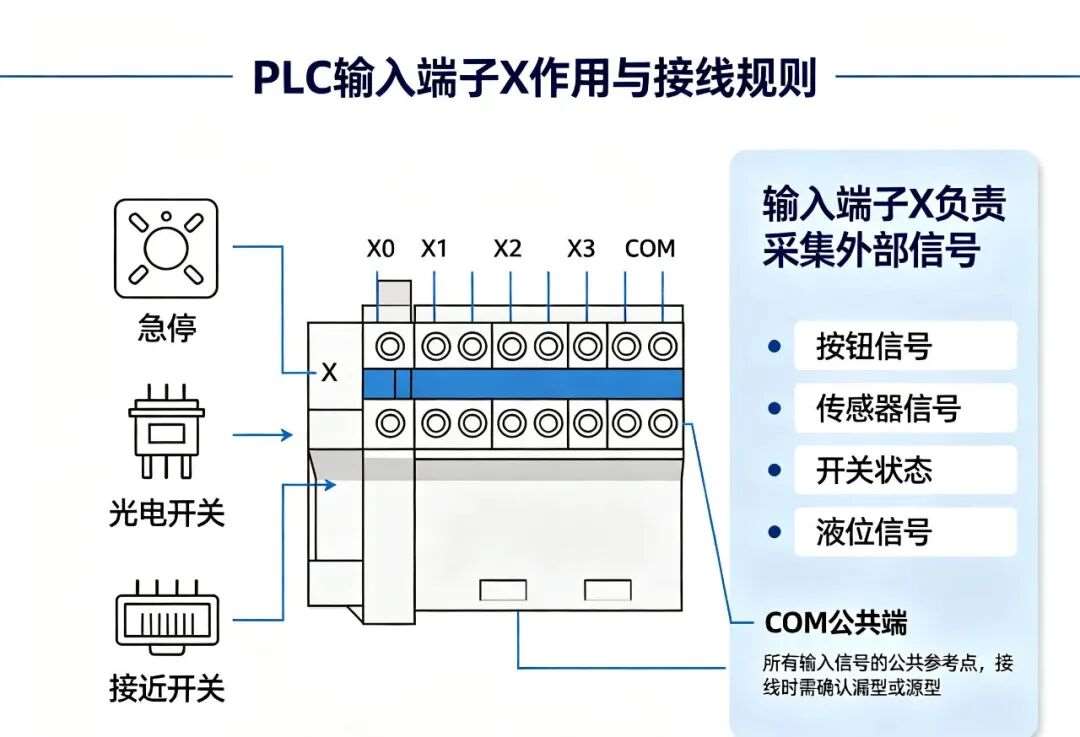

知识点1：输入端子X作用

采集外部开关信号：启动按钮、急停、光电开关、接近开关、液位传感器全部接X点。

三菱标识：X0、X1、X2；西门子标识：I0.0、I0.1、I0.2。

知识点2：输入COM公共端接线规则

PLC输入端内置DC24V电源，分两种接法：

1. 漏型输入（三菱FX默认）：COM端接0V，传感器正极接X端子

2. 源型输入：COM端接24V，传感器负极接X端子

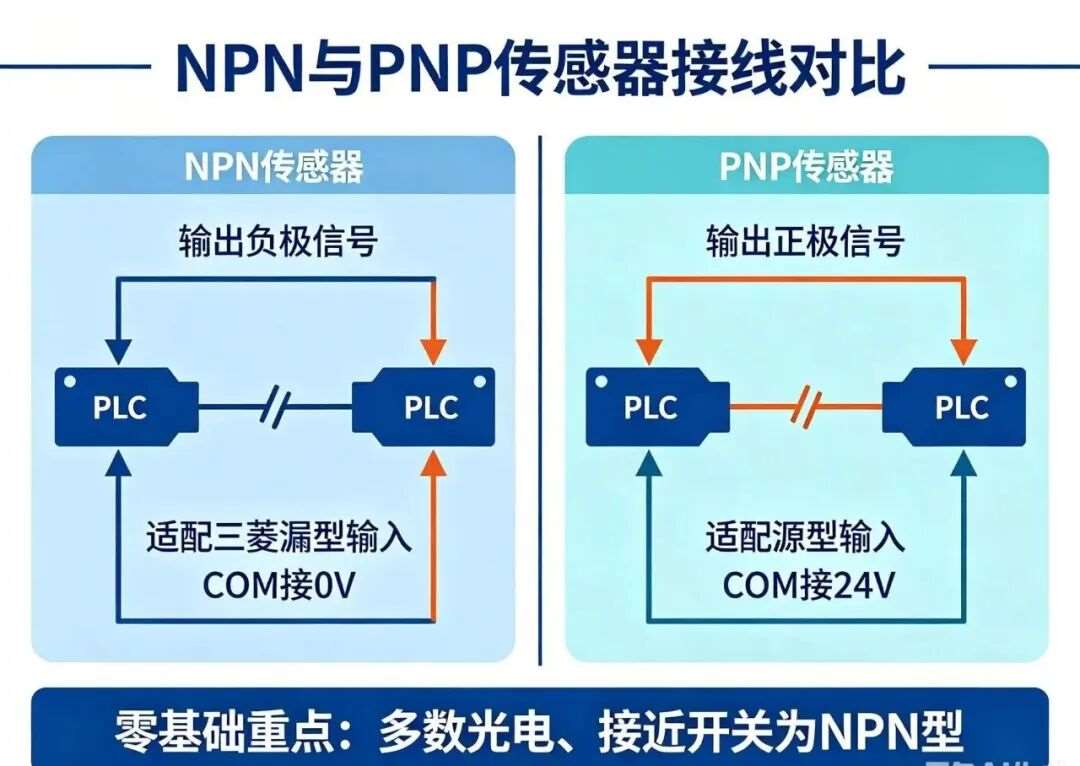

知识点3：NPN/PNP传感器怎么接PLC（高频考点）

• NPN：输出负极信号 → 适配三菱漏型输入

• PNP：输出正极信号 → 适配源型输入

零基础记死：市场80%光电、接近开关是NPN，三菱FX直接接线不用改。
