周四干货日｜3个一线电工/自动化调试必学实操技巧

1.电工接线避坑指南（新手也能一次做对）

很多新手接线时，常犯的3个致命错误，90%的设备故障都和它们有关：

• 剥线过长/过短：铜线裸露太长会造成短路打火，太短则压接不牢虚接发热。正确做法是剥线长度刚好等于端子插入深度（约1-1.5cm），插进去后看不到铜线外露。

• 开关控零不控火：看似灯能正常亮，但关灯后灯具、设备仍带220V电，维修时极易触电。标准做法必须是开关控制火线，零线直接进灯座/设备。

• 多股线直接压接：多股软线不烫锡、不压线鼻直接压螺丝，会出现虚接、氧化发热，甚至烧蚀端子。正确操作是先给线头烫锡或压专用线鼻，再按顺时针方向弯圈压接，保证接触紧密。

这些细节看似小事，却是电气安全和设备稳定运行的基础，一线电工一定要养成规范操作的习惯。

2. 变频器调试3步实操流程（附风机负载案例）

以西门子V20变频器调试风机负载为例，给大家一套可直接照搬的调试步骤：

1. 参数初始化与电机自整定：先恢复出厂设置，再按电机铭牌输入额定电压、电流、功率、转速，执行电机静止自整定，让变频器适配电机参数，避免启动过流。

2. 基础运行参数设置：设置加速时间5秒、减速时间3秒，防止风机启停时电流冲击；过载保护电流设为电机额定电流的1.1倍，避免电机过载烧毁。

3. 空载+带载分步测试：先空载点动，确认电机转向、转速正常；再25%负载运行2小时，观察电流、温度，无异常后逐步加载至额定负载，微调PID参数优化运行稳定性。

调试的核心是“先基础、后优化”，按步骤来能大幅减少设备故障，提高调试效率。

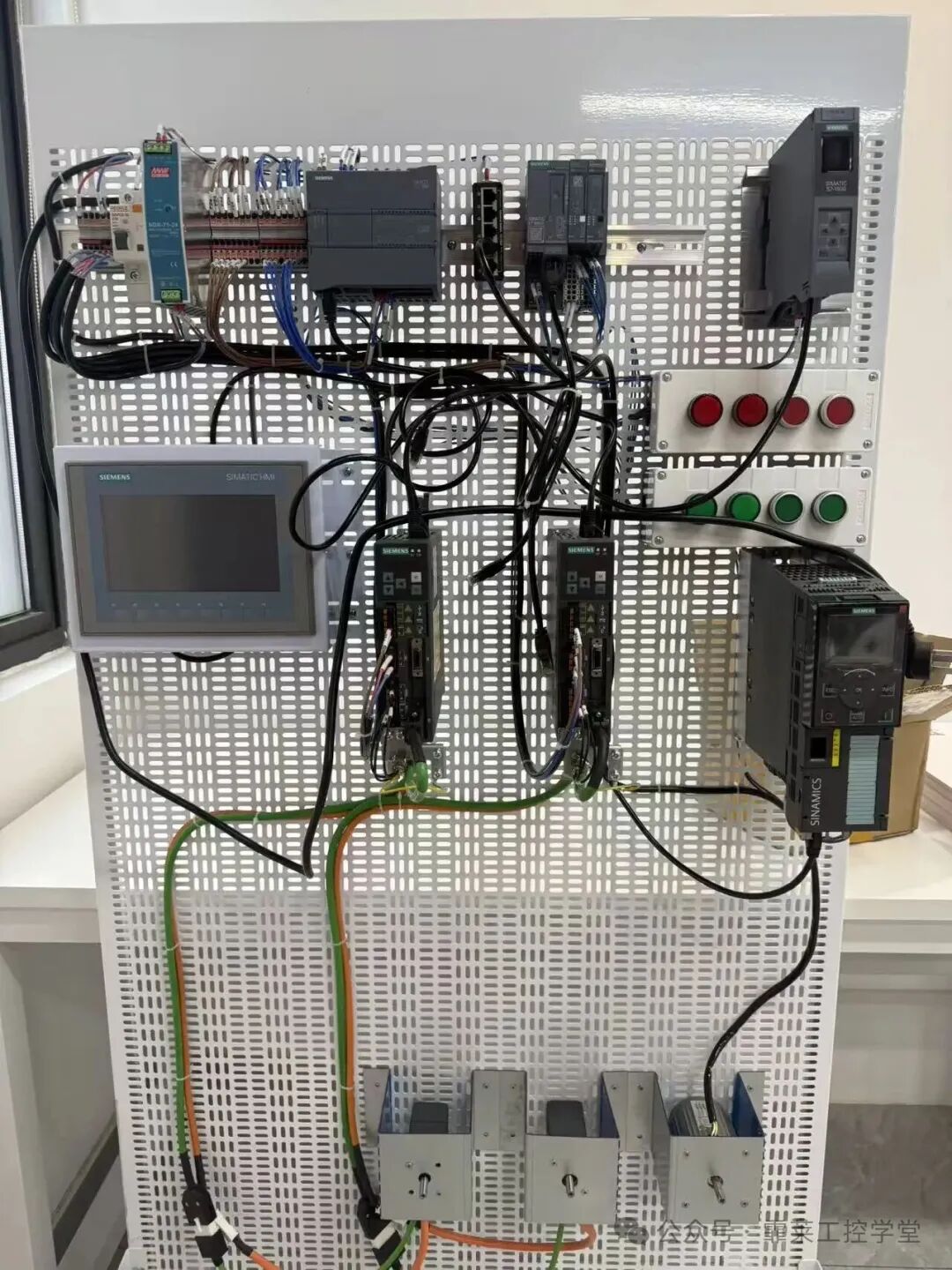

3. 电气控制柜设计基础：布线与标识规范

控制柜设计的关键，不止是把线接对，更要方便后期维护和排查故障：

• 强弱电分离：动力线、控制线、信号线分开布线，避免动力线干扰传感器、PLC信号，信号线必须使用屏蔽线，单端接地。

• 线号标识统一：所有端子、线缆两端都要打线号，线号要和图纸一致，比如L1/L2/L3对应三相火线，N对应零线，PE对应地线，后期排查故障一眼就能找到线路。

• 线槽与理线规范：线缆在槽内不能交叉混乱，强电、弱电分槽布线，预留1/3线槽空间方便后期加线；进出线处用线卡固定，避免拉扯端子导致接触不良。

规范的控制柜设计，能让设备故障率降低一半，后期维护也能省大量时间。
